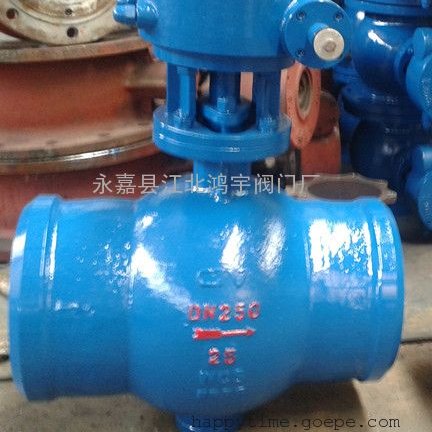

焊接偏心半球阀

焊接偏心半球阀
焊接偏心半球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是被广泛采用的一种新型阀门，
2优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
3工作原理编辑是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
4主要用途
、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
焊接偏心半球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
5球阀
A、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
6结构特点
产品用途
焊接偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。
7结构形式
焊接偏心半球阀在外观结构上分为两种：
1、上装式：主要针对冲蚀磨损非常严重的介质，上装结构在被损启闭件的更换维修是非常方便，无须将整台阀门从管道上拆下，大大的节省了维修时间和成本。
2、侧装式：侧装式结构紧凑、阀门质量轻，适用于对阀门安装空间有要求的场合。
8特点
①焊接偏心半球阀为上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
　　②偏心半球阀是单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。　
　　③低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
　　④启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
　　⑤楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
　　⑥偏心半球阀密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
9知识概述
偏心半球阀具有切削功能，
1、焊接偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成，通过偏心轴旋转90°来实现阀门的启闭，起到截断介质的作用。
2、焊接偏心半球阀保证了阀门在开启或关闭过程中，阀座和球冠没有相互摩擦，偏心半球阀采用偏心曲轴，使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时，曲轴转过一个很小的角度，球冠就会离开阀座，球冠和阀座不再接触；反之，在阀门关闭过程中，只有在关闭瞬间，球冠才和阀座接触。
3、焊接偏心半球阀采用上装式结构，在维修过程中，不需从管线中拆卸下来，只需卸下阀盖上的螺栓，取下阀盖，从而可以取出偏心轴，这样保证了阀门能够在线维修。
4、焊接偏心半球阀在开启时应保证流道完全畅通，在运行时水头损失小。球体采用半圆形通道，具有良好的流通性能和线性调节性能，且杂质不会沉积在阀体中腔内。
5、偏心半球阀应有足够的强度，偏心曲轴采用固定球结构，在高流速下无任何振动，壳体试验按国家标准GB13927-1992执行。
6、焊接偏心半球阀不允许有外漏，上、下轴端应采用至少2道O形密封圈密封。
7、焊接偏心半球阀具有切削功能，在关闭时能将介质中杂物（树枝、纺织袋等）切断，保证阀门正常启闭。
